Die Daten aus der Kamera werden von der Anwendung TouchTable per UDP an eine IP-Adresse versendet.
Um TouchTable kompilieren und ausführen zu können, müssen einige Abhängigkeiten erfüllt werden.

Grundsätzlich

Wichtig in der Solution TouchTable sind vor allem die zwei Projekte TouchVisualizer und TouchServer.
Wird das erste gestartet, lässt sich überprüfen, was die Kamera wirklich sieht und welche Punkte erkannt werden. Nach dem Start des zweiten werden die erkannten Punkte mittels UDP-Pakete an eine zu übergebende IP Adresse versendet.
Zuerst sollte TouchVisualizer ausprobiert werden, und danach wird eigentlich immer TouchServer verwendet.

Abhängigkeiten und Bibliotheken

Wenn die Solution zum ersten Mal geöffnet wird, und man versucht ein Projekt daraus zu kompilieren, stößt man auf viele Fehler, die auf Abhängigkeiten zurückzuführen sind und die behoben werden müssen.

OpenNI 2

Zuerst muss OpenNI 2 installiert werden, dabei handelt es sich um ein Open Source SDK und Treiber für verschiedene Tiefenkameras für Windows, Linux und Mac.

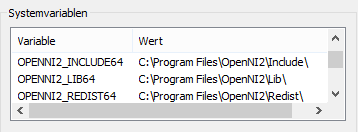

Wenn die Installation geklappt hat, werden die folgenden Umgebungsvariablen gesetzt.
Auch wenn die 32-Bit Version installiert wird, werden drei Variablen für den Include-, Library- und Redistributable Pfad gesetzt.

SDLpp

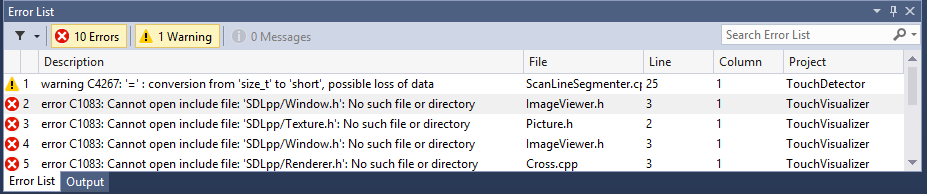

Danach treten immer noch einige Fehler auf. Zum Beispiel wird SDLpp nicht gefunden.

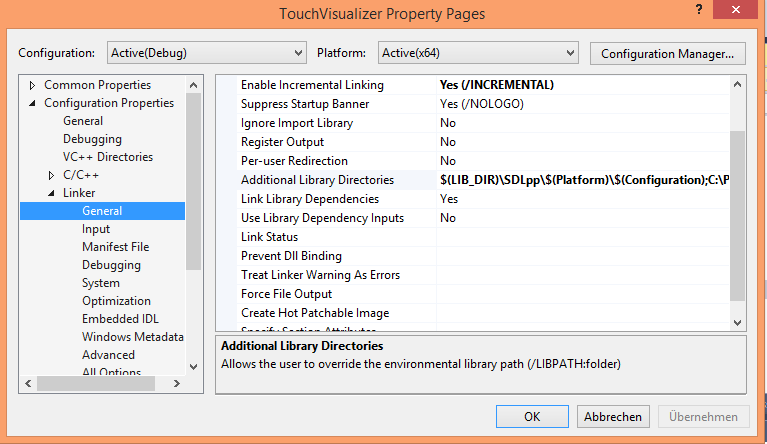

In den Projekt Einstellungen im Unterpunkt Linker fällt beim Eintrag Additional Library Directories auf, dass SDLpp in einem Verzeichnis gesucht wird, das über die Benutzervariable LIB_DIR festgelegt wird.

Diese Systemvariable muss gesetzt werden. Hierfür kann das Skript LIB_DIR variable setzen.bat verwendet werden, das diesen Wert auf den Unterordner libraries des aktuellen Verzeichnisses setzt. Diese ist nach einem Neustart verfügbar.
Hinweis: Zusätzlich wird auch eine Benutzervariable gesetzt, die in der aktuellen Anmeldesitzung direkt verwendet werden kann. Nach einem Neustart verschwindet diese und die Umgebungsvariable wird verwendet.

Anschließend muss SDLpp aus dem Repository in den Library-Ordner geklont werden.

cd %LIB_DIR%
git clone https://github.com/patrigg/SDLpp

PBL

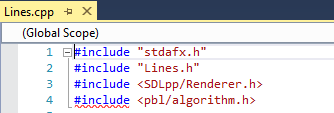

In der Datei Lines Lines.cpp im Projekt TouchVisualizer wird außerdem noch pbl, eine weitere Bibliothek von Patrick, referenziert.

Diese soll auch aus dem Verzeichnis LIB_DIR geladen werden. Deswegen wird das Projekt direkt dorthinein geklont.

cd %LIB_DIR%
git clone https://github.com/patrigg/pbl

Boost Lib

Das Projekt TouchServer, das die gefundenen Daten per UDP versendet, benötigt noch zusätzlich die Boost-Bibliothek.

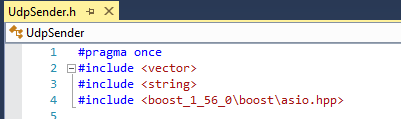

Diese wird aus dem Verzeichnis LIB_DIR geladen und muss dorthin kopiert werden. Es wird direkt die Version 1.56.0 eingebunden, wie in Zeile vier der Datei UdpSender.h zu sehen ist.

Am Besten lädt man direkt die vorkompilierte Version für die passende Visual Studio Version herunter, da das Kompilieren sehr lange dauert.

SDL2

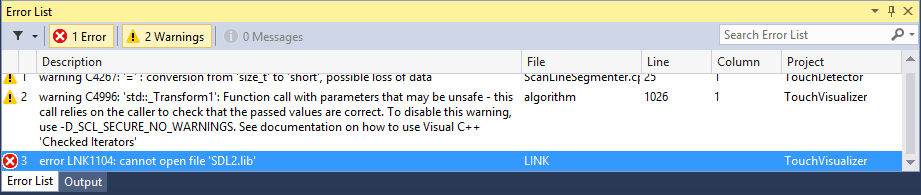

Danach fehlt eventuell noch die Bibliothek SDL2, um das Projekt bauen zu können.

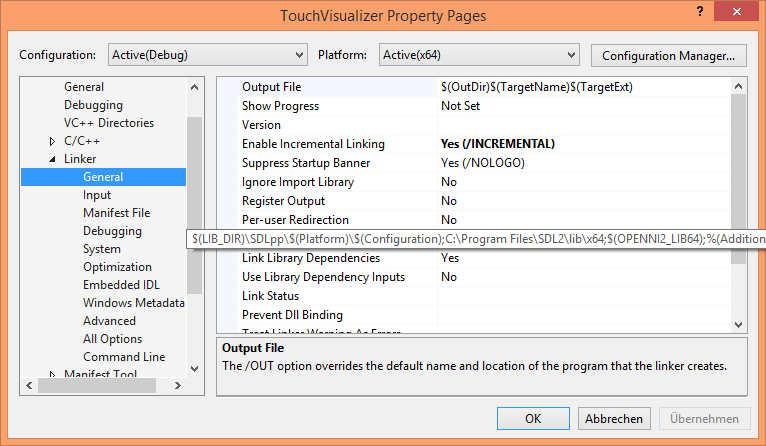

In den Projekt Einstellungen ist zu sehen, dass der Ordner der SDL direkt verlinkt und je nach Prozessor angepasst wird.

Entweder kann das Development Package von SDL 2 direkt in den Ordner C:\Program Files\SDL2 installiert werden, oder der Pfad in den Projekteinstellungen muss entsprechend angepasst werden.

Ausprobieren

Das war es vorerst mit den Abhängigkeiten und das Projekt kann erfolgreich gebaut werden. Zum Testen kann zuerst das Projekt TouchVisualizer und danach TouchServer gestartet werden.
Um den TouchServer zu verwenden, müssen diesem beim Start IP-Adresse und Port übergeben werden, die verwendet werden sollen.
Beim Debuggen in Visual Studio

Erkennung verbessern

Wenn der Roboter nicht zuverlässig erkannt wird, kann es sein dass in der Datei TouchServer.cpp die Konstanten ThresholdMin, ThresholdMax und MinBlobSize angepasst werden müssen.

Diese werden verwendet um Punkte zu erkennen und je nach Entfernung und Winkel der Kamera zum Whiteboard müssen diese angepasst werden.
